大型立式粉劑包裝機

大型立式粉劑包裝機


產品簡介:
大型立式粉劑包裝機是本公司自主開發研制的粉劑包裝機產品,在充填計量和拉袋環節的設計過程中應用了PLC系列單片技術,并與光、機、電相結合,使產品有較高科技水平,在定量計量環節采用螺旋打料容積法計量方式,并改變控制器的參數、修訂打料的圈數,使計量在一定范圍可調節,粉劑包裝機整機運行可以自動完成計量、充料、制袋、封和、切斷、輸送等全過程。

主要用途:
本粉劑立式包裝機主要適用于食品、化工、藥品、調味品等粉劑物料的包裝;如豆奶粉、五香粉、胡椒粉、干粉、沖劑等物料。

工作原理:
粉劑立式包裝機特之處就是被包裝物料的供料筒設置在制袋器內側,制袋與充填物料由上到下沿豎直方向進行;
本粉劑包裝機主要由計量裝置、傳動系統、橫封和縱封裝置、成型器、充填管及薄膜牽拉供送機構等部件組成。
本粉劑立式包裝機就是將放在支承裝置上的卷筒薄膜,繞經導棍組\張緊裝置,由光電檢測控制裝置對包裝材料上商標圖案位置進行檢測后,通過成型器卷成薄膜圓筒裹包在充填管的表面,先用縱向熱封器對卷成圓筒的接口部位薄膜進行縱向熱封,得到密封管筒,然后筒狀薄膜移動到橫向熱封器處進行橫封,構成包裝袋筒,計量裝置把計量好如果汁粉、沐浴鹽粉、調料、飼料、食鹽等粉劑物料,通過上部充填管充填入包裝袋內,再由橫向熱封器熱封并在居中切斷,形成包裝袋單元體,同時形成下一個筒袋的底部封口。

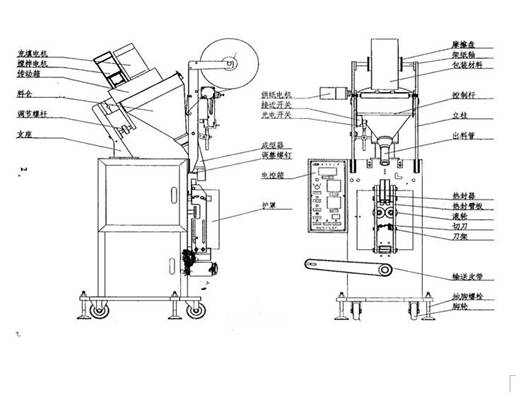

設計圖:
大型粉劑立式包裝機設計圖

技術參數:
包裝能力    40-60袋/分鐘
計量范圍    1.0-50ml
計量準確度   ±4%
制袋尺寸     長60-180mm  寬50-120mm
電源類型     380V+N三相四線制(可改裝成單相220V)
功率消耗     1600W(4根電熱管情況下)
外形尺寸    650×750×1600mm
凈重        200kg

性能特點:
1:本粉劑立式包裝機采用中文液晶顯示,操作指示一目了然(如:長度、數量、速度等);
2:分切數2-99包可調,包裝長度:35mm-9999mm,全自動測量包裝長度,無需人工參與包裝膜長度的設定;
3:電子色標定位功能,替代手工移動光電眼;
4:本粉劑包裝機采用特別的光電撲獲和智能糾錯技術,光電的準確性大大提高
5:本粉劑立式包裝機可同時支持2個步進電機,主電機和步進電機都可“點動”運轉,步進電機速度:0-16檔可調(包裝長度為200mm時,快速度還能達到90包/分鐘)
6:本粉劑立式包裝機對果汁粉、干粉、飼料、調料、食鹽等粉劑產品包裝時,包裝速度顯示,即時顯示每分鐘的產量,包裝計數:0-99萬包,并可累計計數
7:菜單化的操作界面,中英文菜單轉換功能,并有操作提示,操作奇簡單
8:本粉劑包裝機智能化的故障診斷并中文顯示出錯位置(如:光電錯誤、行程錯誤等)
9:可加緊急停止按鈕,集成4個輔助開關(溫控、充氣、前振動、后振動等)
10:精細的前后振動力大小調整,使供料更快、更準確
11:采用螺桿下料時可直接調整包裝重量,并有重量顯示
12:所有控制由軟件程序?qū)崿F(xiàn),方便功能調整和技術升級
13:適用機型:三邊封 背封 四邊封 螺桿機 三角包。

安裝方法:
1:本粉劑立式包裝機應安裝于無劇烈振動的地方,位置確定后,應調整地腳螺栓,讓腳輪微離地面以使機器穩固;
2:安裝時,應避免陽光直接照射光電頭,以免引起光電補償機構誤操作;
3:當本立式包裝機采用380V電壓為動力電源時,必須引入零線,并將機殼可靠接地,當本機采用220V電壓為動力電源時(特殊定貨),回路應接零線;
4:本粉劑包裝機對各機構的協調動作要求較高,所以不要隨便調整機器內部各零件的相對位置,當需要調整時,應由熟悉操作的專門人員調試,以確保機器正常工作;
5:本粉劑立式包裝機在安裝調試時,不允許多人同時操作,以免協調不當發生事故;

維護與保養
1:定時給粉劑包裝機各齒嚙合處,各部注油孔及各運動部件加注機油潤滑,每班一次;
2:粉劑立式包裝機減速器嚴禁無油運轉,次運轉40小時,以后每工作三個月?lián)Q油一次;
3:本粉劑立式包裝機停機后應及時清理計量系統,保證計量系統正常工作,應保證每班清洗料倉、螺桿,徹底清除剩余胡椒粉、果汁粉、干粉、奶粉、沐浴鹽粉等粉劑;
4:經常檢查各部件螺釘,不得有松動現象;
5:隨時保持粉劑包裝機電眼的清潔,以保證可靠工作;
6:電器部分應注意防水、防潮、防腐、防鼠;

應用實例:
核桃粉包裝孜然粉包裝芥末粉包裝水蘇糖包裝
